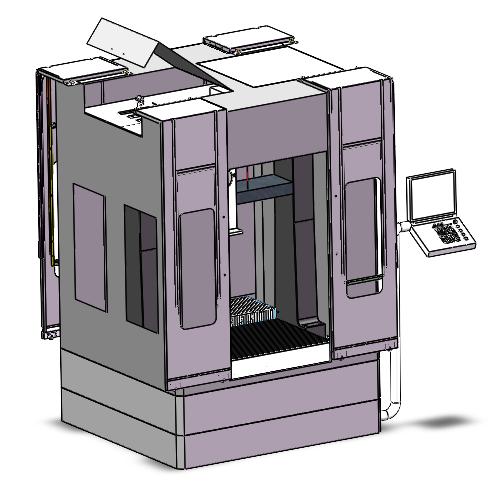

激光五轴精密加工/焊接系统
详细说明
激光五轴精密加工/焊接系统
推荐应用
激光加工、焊接系统
产品特性
●多维度复杂曲面加工能力；
● 高动态响应；
●可选行程、高精度；
技术参数
|
指标 |
参数 |
单位 |
|
激光类型 |
光纤飞秒激光器/光纤纳秒激光器/固体飞秒激光器/固体皮秒激光器/固体纳秒激光器（依据工艺需求选型） |
/ |
|
输出功率 |
1W@80kHz/5W@50kHz/20W@60kHz/40W@60kHz/70W@100kHz/100W@100kHz/500W@4000kHz (脉冲可变；功率与激光类型及加工需求匹配) |
/ |
|
脉冲宽度 |
6-500 ns/10ps/20ps/900fs/500fs(可匹配Burst模式) |
/ |
|
加工中心波长 |
266/355/532/1064/1060-1080可调 |
nm |
|
光束质量(BPP) |
<1.2/<1.3/1.5 |
mm*mrad |
|
聚焦镜焦距 |
75mm～300mm |
mm |
|
聚焦光斑直径 |
1～100 （根据工艺定制光路整形） |
μm |
|
准直镜焦距 |
与聚焦镜匹配，共同决定聚焦光斑大小和焦深 |
/ |
|
焦点动态聚焦 |
精度控制<12 |
μm |
|
X、Y、Z轴行程 |
150*150*100/200*200*100/400*400*200/600*650*600（各平动轴可依据需求在50-600行程范围定制） |
mm |
|
加工区最大体积 |
圆形加工件：φ50*100/φ100*100/φ150*100/φ150*200/φ200*500 非圆加工件：50*50*100/200*200*200/550*550*550 |
mm |
|
轴最大负载重量 |
5/15/25/35/50/150/200（支持各轴定制） |
kg |
|
占地面积及重量 |
1*1（1500）/2*2（4000）/4.5*4.5（6500） |
mm2(kg) |
|
最大整机功率 |
3-10 |
kW |
